| FB耐腐蝕離心泵,AFB耐腐蝕離心泵 |
 |
| 流量范圍：3.6～200m3/h |
揚程范圍 : 15～64m |
| 進口直徑：25～150mm |
工作壓力：2.0Mpa |
| 適用領域：輸送不含固體顆粒,有腐蝕性液體,被輸送介質溫度為-20℃～120℃ |
 咨詢熱線：18936813922 |
|
| |
| 詳細介紹 |
| 概 述 |
FB耐腐蝕離心泵,AFB耐腐蝕離心泵是單級單吸懸臂式耐腐蝕離心泵，汲取90年代各類泵的特點，采用先進水力模型，新穎結構與高強度組合式單雙端面機械密封，具有高效節能、結構緊湊、性能穩定、使用可靠等優點。
本化工泵適用輸送不含固體顆粒，有腐蝕性液體。被輸送介質溫度為-40℃～105℃，采用雙端面密封冷裝置可輸送介質溫度為300℃以下的高溫介質。 |

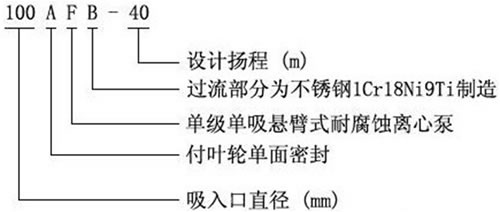

| 型號意義 |
 |
| 技術參數 |
流量：3.6～200m3/h；
揚程：15～64m；
轉速：2900r/min；
功率：0.75～55KW；
進口直徑：25～150mm；
最高工作壓力：2.0Mpa。

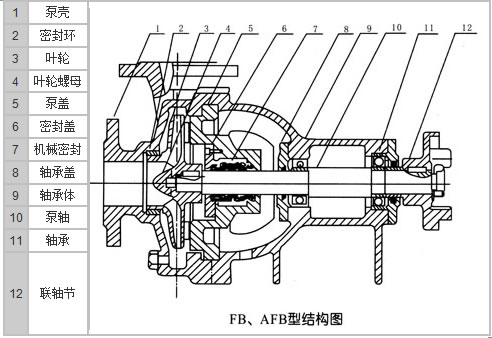

結構圖 |
 |
泵的旋轉方向：自吸入口向電機端看為順針?lè)较蛐D(zhuǎn)。
泵與電機是通過彈性聯軸器安裝在同一個底座上。
泵的軸封裝置采用付葉輪減壓和雙端面機械密封新結構，密封腔充填優質鈣脂潤滑脂，并配有油杯。
產品用途
FB、AFB型耐腐蝕離心泵廣泛應用于化工、石油、冶金、輕工、合成纖維、環保、食品、醫藥等部門。該類產品采用雙端面機械密封，為提高產品質量、減少跑、冒、滴、漏,防止污染,改善環境,發揮很大的作用。具有性能穩定可靠、密封性能好,造型美觀,使用檢修方便等優點
性能參數 |
型號 |
流量 |
揚程
H(m) |
轉速n
(r／min) |
效率
(％) |
軸功率
(kW) |
配用功率
(kw) |
汽蝕余量
(m) |
(m3／h) |
(L／S) |
25FB-16 |
3.6 |
1 |
16 |
2900 |
33 |
0.48 |
1.1 |
4.0 |
25FB-16A |
3.27 |
0.91 |
12.5 |
2900 |
34 |
0.34 |
0.75 |
4.0 |
25FB-25 |
3.6 |
1 |
25 |
2900 |
30 |
0.82 |
1.5 |
4.0 |
25FB-25A |
3.27 |
0.91 |
20 |
2900 |
31 |
0.57 |
1.1 |
4.0 |
25FB-40 |
3.6 |
1 |
t40 |
2900 |
23 |
1.71 |
3 |
4.0 |
25FB-40A |
3.27 |
0.91 |
33.5 |
2900 |
24 |
1.21 |
2.2 |
4.0 |
40FB-16 |
7.2 |
2 |
16 |
2900 |
44 |
0.71 |
1.5 |
4.0 |
40FB-16A |
6.55 |
1.82 |
12 |
2900 |
46.7 |
0.5 |
1.1 |
4.0 |
40FB-20 |
7.2 |
2 |
20 |
2900 |
42 |
0.93 |
1.5 |
4.0 |
40FB-25 |
7.2 |
2 |
25 |
2900 |
39 |
1.26 |
2.2 |
4.0 |
40FB-25A |
6.55 |
1.82 |
20.5 |
2900 |
40 |
0.94 |
1.5 |
4.0 |
40FB-40 |
7.2 |
2 |
40 |
2900 |
32 |
2.45 |
3 |
4.0 |
40FB-40A |
6.55 |
1.82 |
32 |
2900 |
33.5 |
1.73 |
2.2 |
4.0 |
40FB-63 |
7.2 |
2 |
63 |
2900 |
27 |
5.42 |
7.5 |
4.0 |
40FB-63A |
6.72 |
1.87 |
56 |
2900 |
29 |
3.75 |
5.5 |
4.0 |
50FB-16 |
14.4 |
4 |
16 |
2900 |
56 |
1.09 |
2.2 |
3.5 |
50FB16A |
13.1 |
3.64 |
12 |
2900 |
57 |
0.81 |
1.5 |
3.5 |
50FB-25 |
14.4 |
4 |
25 |
2900 |
52 |
1.83 |
4 |
3.5 |
50FB-25A |
13.1 |
3.64 |
20 |
2900 |
51.5 |
1.42 |
3 |
3.5 |
|
型號 |
流量Q |
揚程
H(m) |
轉速n
(r／min) |
效率n
(％) |
軸功率
(kW) |
配用功率
(kW) |
汽蝕余量
(m) |
(m3／h) |
(L／S) |
50FB-40 |
14.4 |
4 |
40 |
2900 |
46 |
3.32 |
5.5 |
3.5 |
50FB-40A |
13.1 |
3.64 |
32.5 |
2900 |
45 |
2.62 |
5.5 |
3.5 |
50FB-63 |
14.4 |
4 |
63 |
2900 |
39 |
6.16 |
11 |
3.5 |
50FB-63A |
13.1 |
3.64 |
54.5 |
2900 |
38 |
5.24 |
7.5 |
3.5 |
65FB-25 |
28.8 |
8 |
25 |
2900 |
62 |
3.16 |
5.5 |
3.5 |
65FB-25A |
26.2 |
7.28 |
20 |
2900 |
62 |
2.36 |
4 |
3.5 |
65FB-30 |
28.8 |
8 |
30 |
2900 |
60.5 |
3.89 |
7.5 |
3.5 |
65FB-30A |
26.2 |
7.28 |
25 |
2900 |
61 |
2.79 |
5.5 |
3.5 |
65FB-40 |
28.8 |
8 |
40 |
2900 |
57.5 |
5.46 |
11.5 |
3.5 |
65FB-40A |
26.2 |
7.28 |
32 |
2900 |
58 |
4 |
7.5 |
3.5 |
65FB-64 |
28.8 |
8 |
64 |
2900 |
52.5 |
9.57 |
15 |
3.5 |
65FB-64A |
26.2 |
7.28 |
55 |
2900 |
51.5 |
7.82 |
7.5 |
3.5 |
80FB-15 |
54.4 |
15 |
15 |
2900 |
69 |
3.2 |
5.5 |
3.0 |
80FB-15A |
49.1 |
13.65 |
11.5 |
2900 |
69 |
2.62 |
4 |
3.0 |
80FB-24 |
54.4 |
15 |
24 |
2900 |
68 |
5.19 |
7.5 |
3.0 |
80FB-24A |
49.1 |
13.65 |
19 |
2900 |
68 |
3.94 |
7.5 |
3.0 |
80FB-38 |
54.4 |
15 |
38 |
2900 |
66.5 |
8.41 |
15 |
3.0 |
80FB-38A |
49.1 |
13.65 |
30.5 |
2900 |
66.5 |
6.34 |
11 |
3.0 |
80FB-60 |
54.4 |
15 |
60 |
2900 |
62.8 |
14.06 |
22 |
3.0 |
80FB-60A |
49.1 |
13.65 |
52 |
2900 |
62.5 |
11.56 |
18.5 |
3.0 |
100FB-23 |
100.8 |
28 |
23 |
2900 |
73 |
8.65 |
15 |
3.0 |
100FB-23A |
91.8 |
25.5 |
17.5 |
2900 |
73 |
6.51 |
11 |
3.0 |
100FB-37 |
100.8 |
28 |
37 |
2900 |
73 |
13.9 |
22 |
3.0 |
100FB-37A |
91.8 |
25.5 |
29 |
2900 |
70.5 |
11 |
18.5 |
3.0 |
100FB-57 |
100.8 |
28 |
57 |
2900 |
70.5 |
22.2 |
37 |
3.0 |
100FB-57A |
91.8 |
26.2 |
52 |
2900 |
70.5 |
18.77 |
37 |
3.0 |
150FB-22 |
190.8 |
53 |
22 |
2900 |
77 |
14.86 |
22 |
2.5 |
150FB-22A |
173.5 |
48.2 |
17.5 |
2900 |
78 |
10.6 |
18.5 |
2.5 |
150FB-35 |
190.8 |
53 |
35 |
2900 |
76 |
23.94 |
37 |
2.5 |
150FB-35A |
173.5 |
48.2 |
28 |
2900 |
76 |
17.42 |
30 |
2.5 |
150FB-56 |
190.8 |
53 |
56 |
2900 |
76 |
38.3 |
55 |
2.5 |
150FB-56A |
173.5 |
48.2 |
50 |
2900 |
76 |
32.1 |
37 |
2.5 |
|
| |
1、安裝機械密封前，要檢查所有元件是否損壞。如有損壞的，應進行修復或更換。
2、嚴格檢查動環與靜環的摩擦端面，不許有任何細微的碰撞劃傷，裝配前時，動環、靜環端面要涂一層清潔的機油。
3、裝配中要注意消除偏差，正確調整彈簧的壓縮量，使其不得太松太緊。緊固螺釘時，要均勻把緊，避免發生偏斜，使密封失效。
4、拆卸時要注意泵的拆卸順序。
使用說明
起動：
1、準備必要的搬手與工具。
2、檢查密封裝置油杯內潤滑脂是否注人。
3、檢查泵的旋轉方向是否正確，嚴禁反轉，轉向錯可使葉輪螺母松脫，使腐蝕介質進人軸頸產生腐蝕，導致泵無法工作，也可能使葉輪螺母甩出造成不幸事故。泵起動前必須將聯軸器罩好，確保安全生產。
4、在泵安裝位置低于液面(倒灌情況)時，泵在起動前，要打開管路的閘閥，泵液體充滿泵內。如果安裝位置高于液面(真空情況)時，泵在起動前要灌泵和排氣，使泵內和吸人管路內充滿液體，排凈泵內空氣。
5、起動電機后，緩緩打開排出口閘閥，使泵工作正常后，再將閥門開至需要的程度。
停止：
1、關閉壓力管路閘閥。
2、停止電機。
3、關閉吸人管路閘閥。
4、在環境溫度低于液體凝固點時，要放盡泵內存液。
5、如果泵處于長期停止使用時，應將泵內腐蝕性介質放凈，并用清水沖洗干凈，清理后，要妥善保管。
運轉：
1、應經常檢查泵和電機的溫升情況，主要是軸承溫升情況，要求軸承溫度不超過73℃。
2、運轉過程中，如發現噪聲和其它不正常聲音時應立即停止檢查，排除故障后方可運行。
3、注意密封裝置加油杯，應保持儲油，并及時補充、保證潤滑。
|
| |
