| ZAO化工流程泵,ZA化工流程泵 |
 |
| 流量范圍：2～2600m3/h |
揚程范圍 : 5～125m |
| 介質溫度：-80℃～450℃ |
設計壓力：最高可達10.0MPa |
| 適用領域：輸送各種中性及腐蝕性的液體（各種濃度和溫度的酸、堿、鹽及液態石油化工產品、有機化合物等） |
 咨詢熱線：18936813922 |
|
| |
| 詳細介紹 |
| 概 述 |
| ZAO化工流程泵,ZA化工流程泵為單級單吸懸臂式渦殼泵，產品執行標準API610，VDMA24297（輕/中型），泵體為腳支撐，單吸葉輪，軸向吸入，徑向排出。軸向力采用前后口環及平衡孔進行水力平衡。軸封采用機械密封可采用單端面或雙端面平衡型集裝式，也可以采用填料密封。機械密封并配有冷卻、沖洗或密封液系統，密封管路系統按API規范設計。吸入與排出法蘭可按GB、DIN、ANSI標準設計。 |
| 特 點 |
ZAO化工流程泵,ZA化工流程泵為單級單吸懸臂式后開門的結構，所以在檢修泵時不需拆卸吸入和排出管路，拆開泵蓋后即可將懸架連同轉子部件一起從泵體中抽出，所以檢修工作十分方便。葉輪的后蓋板上有密封環，基本上能平衡軸向力，殘余的不平衡力由推力軸承承受。軸承為油潤滑的球軸承，油環提油而且能自動控制油位，當工作溫度低于250℃時，懸架無需冷卻，工作溫度高于250℃～450℃時，懸架用風冷或水冷。根據不同的情況，部分泵為雙蝸殼結構，其余為單蝸殼。軸封可采用填料密封，也可采用單端面或雙端面機械密封，并配有冷卻、沖洗或接密封液的系統。

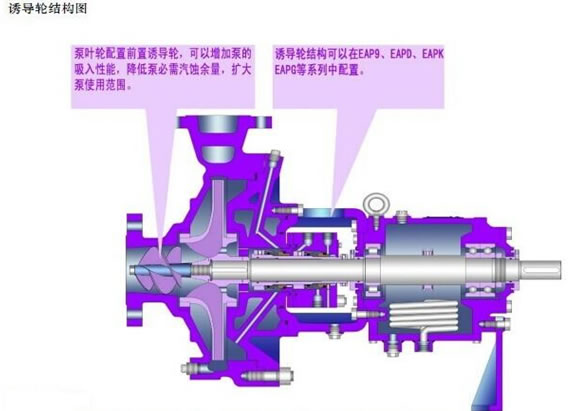

ZAO化工流程泵,ZA化工流程泵完全執行API610（美國石油學會離心泵規范）標準，效率高，抗汽蝕性能好+加誘導輪后NPSHr比同類泵能降低1m，能夠滿足工業流程、化學工業、石化、烴類加工、各種水處理及加壓工藝中的要求，可靠性、可用性和易維護性較好。ZA系列泵泵體為腳支撐，可以承受來自外界載荷直接傳給基礎。軸承潤滑方式為稀油潤滑，由恒位油杯控制，充分保證軸承在良好潤滑狀態下工作，使軸承具有很好的使用壽命。葉輪為閉式設計，而且根據小推力平衡載荷的要求進行推力平衡和動平衡，由平衡孔平衡軸向力，殘余軸向力由向心推力球軸承平衡。根據使用介質情況，采用PLAN多種機械密封的沖洗和冷卻方式，對機械密封進行沖洗和冷卻，可以有效防止密封腔內介質接近臨界汽化溫度產生汽化后，對密封面的損壞。軸承選用向心推力球軸承、圓柱滾子軸承和角接觸球軸承，分別配有輕軸和重軸，以滿足不同載荷的需要。ZA系列泵60多種型號只需8種軸承架，通用性強、標準程度高，結構緊湊合理，外觀質量好。聯軸器為可分裝式膜片帶加鍛撓性聯軸器，維修時無須拆卸管路和電機，可自由拆卸軸承架、軸、密封箱體、葉輪組件等。泵過流部份材質為304、304L、316L、CD4MCu、904L、哈氏合金、鈦合金等多種材質，軸為3Cr13、40Cr、24CrMoV等材質，鋼性強，經固溶處理后加工，耐高溫和低溫性能較好。泵入口法蘭水平吸入，出口法蘭垂直向上。從電機端看，泵軸順時針旋轉。 |
 |
性能范圍
流量Ｑ可達2600m3/h；
揚程Ｈ可達250m；
工作壓力Ｐ可達2.5MPa；
工作溫度Ｔ-80℃～+450℃；
口徑φ25～400mm；
轉速：1450-2900r/min；
泵過流部件材料采用不銹鋼材質：304、304L、316、316L、CD-4MCu、904、904L、哈氏合金等。
型號意義
例如：ZA50-315
ZA——石油化工流程泵
50——泵排出口直徑50(mm)
315——葉輪名義直徑315(mm)
產品用途
ZAO化工流程泵,ZA化工流程泵適合于輸送清潔的或含少量顆粒的、低溫的或高溫的液體；適合于輸送中性的或有腐蝕性的液體，其中包括各種溫度和濃度的氫氧化鈉和碳酸鈉等堿性溶液、各種鹽溶液、各種酸溶液和鹽溶液、各種液態石油化工產品、有機化合物以及其它有腐蝕性的原料和產品。ZA型石油化工流程泵主要用于煉油廠、石化工業、煤加工工業和低溫工程、造紙業、制糖業和海水淡化工程等。
性能參數 |
型號 |
流量Q |
揚程H
（m） |
轉速
（r/min） |
軸功率 |
電機功率 |
效率
（%） |
必需汽蝕余量
（NPSH） |
葉輪直徑
（mm） |
m3/h |
L/s |
kw |
ZA25-200 |
11.5 |
3.2 |
49 |
2950 |
3.8 |
5.5 |
42 |
1.6 |
209 |
5.8 |
1.6 |
12 |
1475 |
0.55 |
1.1 |
38 |
1.2 |
209 |
ZA40-160 |
28 |
7.8 |
33 |
2950 |
3 |
5.5 |
62 |
3 |
169 |
14 |
3.9 |
8 |
1475 |
0.53 |
1.1 |
59 |
0.8 |
169 |
ZA40-200 |
29 |
8.2 |
53 |
2950 |
7.5 |
11 |
58 |
2.2 |
209 |
14.5 |
4.1 |
13 |
1475 |
1.1 |
1.5 |
55 |
0.8 |
209 |
ZA40-250 |
32 |
8.9 |
78 |
2950 |
13.5 |
18.5 |
53 |
2.2 |
259 |
16 |
4.5 |
19.5 |
1475 |
1.8 |
3 |
43.5 |
0.75 |
259 |
ZA40-315 |
42 |
11.5 |
115 |
2950 |
30 |
37 |
46 |
1.25 |
324 |
21 |
5.8 |
29 |
1475 |
4.5 |
5.5 |
42 |
0.50 |
324 |
ZA50-160 |
50 |
14 |
34 |
2950 |
7.0 |
11 |
71 |
2.40 |
169 |
25 |
7 |
8.4 |
1475 |
0.87 |
1.5 |
69 |
0.75 |
169 |
ZA50-200 |
62 |
17 |
52 |
2950 |
13.5 |
18.5 |
68 |
2.6 |
209 |
31 |
8.5 |
13 |
1475 |
1.7 |
3 |
65.5 |
0.75 |
209 |
ZA50-250 |
70 |
19.4 |
82 |
2950 |
24 |
30 |
65 |
2.4 |
259 |
35 |
9.7 |
20 |
1475 |
3.2 |
4 |
62.5 |
0.7 |
259 |
ZA50-315 |
87 |
24.4 |
115 |
2950 |
50 |
55 |
56 |
2.2 |
324 |
44 |
12.2 |
28 |
1475 |
6.5 |
11 |
53 |
0.5 |
324 |
ZA50-400 |
82 |
23.6 |
194 |
2950 |
92 |
110 |
48 |
2.0 |
409 |
41 |
11.8 |
48 |
1475 |
12.7 |
15 |
45 |
0.5 |
409 |
ZA80-160 |
94 |
26.5 |
32 |
2950 |
11 |
15 |
78 |
3 |
169 |
47 |
13.3 |
8 |
1475 |
1.5 |
2.2 |
72 |
1.4 |
169 |
ZA80-200 |
103 |
28.5 |
54 |
2950 |
20 |
30 |
76 |
3.2 |
209 |
51 |
14.6 |
13.5 |
1475 |
2.5 |
4 |
74 |
0.8 |
209 |
ZA80-250 |
127 |
35 |
82 |
2950 |
35 |
45 |
74 |
4 |
259 |
64 |
17.5 |
20 |
1475 |
5.4 |
7.5 |
72 |
1.3 |
259 |
ZA80-315 |
141 |
39 |
127 |
2950 |
76 |
90 |
69 |
4 |
324 |
70 |
19.5 |
33 |
1475 |
10 |
15 |
66.5 |
1 |
324 |
ZA80-400 |
171 |
47.5 |
187 |
2950 |
142 |
160 |
61 |
3.5 |
409 |
85 |
23.8 |
46 |
1475 |
19 |
22 |
58 |
0.8 |
409 |
ZA100-160 |
162 |
44.2 |
29 |
2950 |
16.5 |
22 |
81 |
5 |
169 |
81 |
22.1 |
7.2 |
1475 |
2.2 |
3 |
79.5 |
1.4 |
169 |
ZA100-200 |
193 |
53.1 |
50 |
2950 |
35 |
45 |
81 |
3.5 |
209 |
95 |
26.5 |
12.5 |
1475 |
3.5 |
5.5 |
79.5 |
1 |
209 |
ZA100-250 |
230 |
65 |
79 |
2950 |
62 |
75 |
81 |
4 |
259 |
115 |
32.5 |
20 |
1475 |
8 |
11 |
79.5 |
1 |
259 |
ZA100-315 |
250 |
70 |
126 |
2950 |
120 |
132 |
75 |
3.6 |
324 |
125 |
35 |
31.0 |
1475 |
15 |
18.5 |
73 |
1 |
324 |
ZA100-400 |
300 |
83 |
194 |
2950 |
225 |
- |
72 |
5.5 |
409 |
150 |
41.5 |
48 |
1475 |
27 |
37 |
70 |
1.4 |
409 |
ZA100-500 |
180 |
50.5 |
75 |
1475 |
50 |
75 |
70 |
1.5 |
514 |
ZA150-200 |
320 |
88 |
44 |
2950 |
45 |
55 |
83.5 |
6 |
209 |
160 |
44 |
11 |
1475 |
6 |
7.5 |
82 |
1.7 |
209 |
ZA150-250 |
390 |
108 |
74 |
2950 |
92 |
110 |
82 |
5.1 |
259 |
195 |
54 |
18.5 |
1475 |
12.5 |
15 |
80.5 |
1.7 |
259 |
ZA150-315 |
442 |
123 |
125 |
2950 |
200 |
|
87.5 |
6 |
324 |
220 |
61.5 |
32.5 |
1475 |
26 |
30 |
81 |
1.7 |
324 |
ZA150-400 |
260 |
72 |
51 |
1475 |
47 |
55 |
77 |
1.8 |
409 |
ZA150-500 |
300 |
84 |
77 |
1475 |
87 |
110 |
74 |
2 |
514 |
ZA150-560 |
335 |
91 |
104 |
1475 |
132 |
160 |
74.5 |
2.4 |
578 |
ZA150-630 |
360 |
99 |
115 |
1475 |
192 |
- |
63 |
8 |
648 |
ZA200-250 |
610 |
170 |
72 |
2950 |
140 |
160 |
84.5 |
9 |
259 |
305 |
85 |
17.5 |
1450 |
18 |
22 |
83.5 |
2.2 |
259 |
ZA200-315 |
350 |
98 |
30 |
1450 |
35 |
45 |
84.5 |
2 |
324 |
ZA200-400 |
426 |
118 |
50 |
1450 |
73 |
90 |
90 |
3.2 |
409 |
ZA200-500 |
495 |
137 |
84 |
1450 |
150 |
- |
81 |
2.8 |
514 |
ZA200-560 |
540 |
154 |
105 |
1450 |
208 |
- |
79.5 |
3 |
578 |
ZA200-630 |
580 |
160 |
132 |
1450 |
270 |
- |
77.5 |
3.2 |
648 |
ZA250-315 |
545 |
155 |
27 |
1450 |
48 |
55 |
86.5 |
2.7 |
324 |
ZA250-400 |
660 |
182 |
49 |
1475 |
107 |
182 |
82.5 |
3.2 |
409 |
ZA250-500 |
800 |
230 |
82 |
1475 |
220 |
- |
83 |
5 |
514 |
ZA250-560 |
860 |
240 |
106 |
1475 |
300 |
- |
82 |
4.1 |
578 |
ZA250-630 |
855 |
238 |
128 |
1475 |
350 |
- |
80.5 |
4.6 |
648 |
ZA300-400 |
1050 |
290 |
48 |
1475 |
160 |
- |
87 |
6 |
409 |
ZA300-500 |
1240 |
336 |
78 |
1475 |
320 |
- |
88 |
4.7 |
514 |
ZA300-560 |
1340 |
374 |
104 |
1475 |
455 |
- |
87 |
5.2 |
578 |
ZA300-630 |
1450 |
405 |
132 |
1475 |
595 |
- |
85 |
5.5 |
648 |
ZA400-500 |
1870 |
515 |
74 |
1475 |
450 |
- |
88 |
6 |
514 |
ZA400-560 |
2040 |
570 |
98 |
1475 |
610 |
- |
88 |
7.6 |
578 |
ZA400-630 |
2390 |
670 |
125 |
1475 |
950 |
- |
88 |
8.0 |
648 |
|
| |
