| FY長軸液下泵,HY長軸液下泵 |
 |
| 流量范圍：1.6-2600m3/h |
揚程范圍 : 5-132m |
| 使用溫度：輸送溫度一般為0~105℃ |
|
| 適用領域：適用于輸送稍含固體顆粒、磨料的腐蝕性介質。泵的輸送溫度.溫度在-20~0℃、105~180℃時可采用保溫夾套及冷卻夾套 |
 咨詢熱線：18936813922 |
|
| |
| 詳細介紹 |
| 概 述 |
FY長軸液下泵,HY長軸液下泵是結合國內外同類產品研制生產的一種單級單吸長軸液下式離心泵。該泵適用于輸送溫度為0～105℃，不含固體顆粒、磨料的腐蝕性介質。
如輸送介質含有少量固體顆粒，可選用我公司生產的LJYA系列懸臂式液下泵或采用半開式葉輪。
泵的性能范圍：流量為1.6～400m3/h，揚程為5～80m。
根據所輸送介質的不同、FY(HY)系列立式液下泵接觸液體部分的材質可選用304、304L、316、316L鑄鋼、鑄鐵等材料制造。 |
| 型號意義說明 |
50FY(HY)-25A
50——泵吸入口直徑
FY——不銹鋼立式液下泵代號
HY——鑄鐵立式液下泵代號
25——標準轉速下、葉輪未切割時額定揚程
A——葉輪切割順序
技術參數 |
額定轉速
n=1450r/min |
額定轉速
n=2900r/min |
額定轉速
n=1450r/min |
|
流量
(m3/h) |
揚程
(m) |
電機功率
(KW) |
流量
(m3/h) |
揚程
(m) |
電機功率
(KW) |
25FY（HY）-25 |
3.6 |
25 |
2.2 |
1.6 |
6 |
0.75 |
25FY（HY）-41 |
3.6 |
41 |
4 |
1.6 |
10 |
1.5 |
25FY（HY）-50 |
3.2 |
50 |
5.5 |
1.6 |
12.5 |
1.5 |
25FY（HY）-80 |
3.2 |
80 |
11 |
1.6 |
20 |
2.2 |
40FY（HY）-16 |
7.2 |
16 |
2.2 |
3.6 |
4 |
1.1 |
40FY（HY）-26 |
7.2 |
26 |
3 |
3.6 |
5 |
1.1 |
40FY（HY）-40 |
7.2 |
40 |
4 |
3.6 |
10 |
1.5 |
40FY（HY）-50 |
6.3 |
50 |
5.5 |
3.2 |
12.5 |
1.5 |
40FY（HY）-80 |
6.3 |
80 |
11 |
3.2 |
20 |
2.2 |
50FY（HY）-25 |
14.4 |
25 |
4 |
7.2 |
6 |
1.5 |
50FY（HY）-40 |
14.4 |
40 |
7.5 |
7.2 |
10 |
2.2 |
50FY（HY）-50 |
12.5 |
50 |
7.5 |
6.3 |
12.5 |
2.2 |
50FY（HY）-80 |
12.5 |
80 |
15 |
6.3 |
20 |
3
|
65FY（HY）-25 |
28.8 |
25 |
5.5 |
14 |
6 |
1.5 |
65FY（HY）-40 |
28.8 |
40 |
11 |
14 |
10 |
3 |
65FY（HY）-50 |
25 |
50 |
11 |
12.5 |
12.5 |
3 |
65FY（HY）-80 |
25 |
80 |
18.5 |
12.5 |
20 |
3 |
80FY（HY）-15 |
54 |
15 |
5.5 |
27 |
4 |
0.75 |
80FY（HY）-24 |
54 |
24 |
11 |
27 |
6 |
1.1 |
80FY（HY）-38 |
54 |
38 |
15 |
27 |
9 |
1.5 |
| ,
80FY（HY）-50 |
50 |
50 |
22 |
25 |
12.5 |
2.2 |
80FY（HY）-80 |
50 |
80 |
30 |
25 |
20 |
4 |
100FY（HY）-23 |
100 |
23 |
11 |
50 |
5 |
2.2 |
100FY（HY）-37 |
100 |
37 |
15 |
50 |
9 |
3 |
100FY（HY）-50 |
100 |
50 |
30 |
50 |
12.5 |
4 |
100FY（HY）-80 |
100 |
80 |
45 |
50 |
20 |
7.5 |
125FY（HY）-12 |
100 |
50 |
45 |
100 |
12 |
7.5 |
125FY（HY）-20 |
200 |
80 |
75 |
100 |
20 |
15 |
125FY（HY）-32 |
|
|
|
100 |
32 |
18.5 |
125FY（HY）-50 |
|
|
|
100 |
50 |
30 |
150FY（HY）-20 |
|
|
|
200 |
20 |
30 |
150FY（HY）-32 |
|
|
|
200 |
32 |
45 |
150FY（HY）-50 |
|
|
|
200 |
50 |
55 |
200FY（HY）-20 |
|
|
|
400 |
20 |
45 |
200FY（HY）-32 |
|
|
|
400 |
32 |
75 |
200FY（HY）-50 |
|
|
|
400 |
50 |
90 |
|

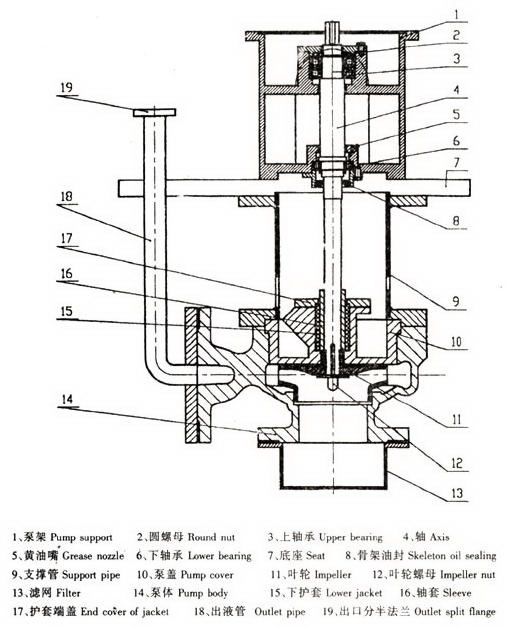

| FY長軸液下泵,HY長軸液下泵結構圖 |
 |
| |
